LED的焊接与清洗

1.LED焊接条件

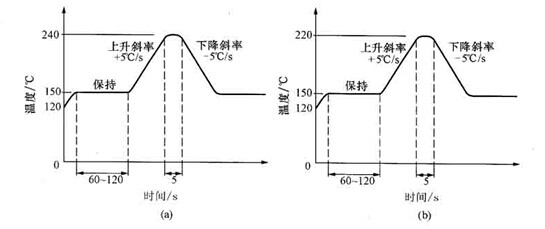

　　图 两种LED焊接时温度一时间关系图

　　(a)直插式LED;(b)贴片式LED

　　(1)烙铁焊接。烙铁(最高30W)尖端温度不超过300℃;焊接时间不超过3S;焊接位置至少离胶体2mm。

　　(2)波峰焊。浸焊最高温度260℃;浸焊时间不超过5s;浸焊位置至少离胶体2mm。

　　2.引脚成形方法

　　(1)必需离胶体2mm才能折弯支架。

　　(2)支架成形必须用夹具或由专业人员来完成。

　　(3)支架成形必须在焊接前完成。

　　(4)支架成形需保证引脚和间距与线路板上一致。

　　3.LED的清洗

　　当用化学品清洗胶体时必须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮等。可用乙醇擦拭、浸渍，在常温下不超过3min。
